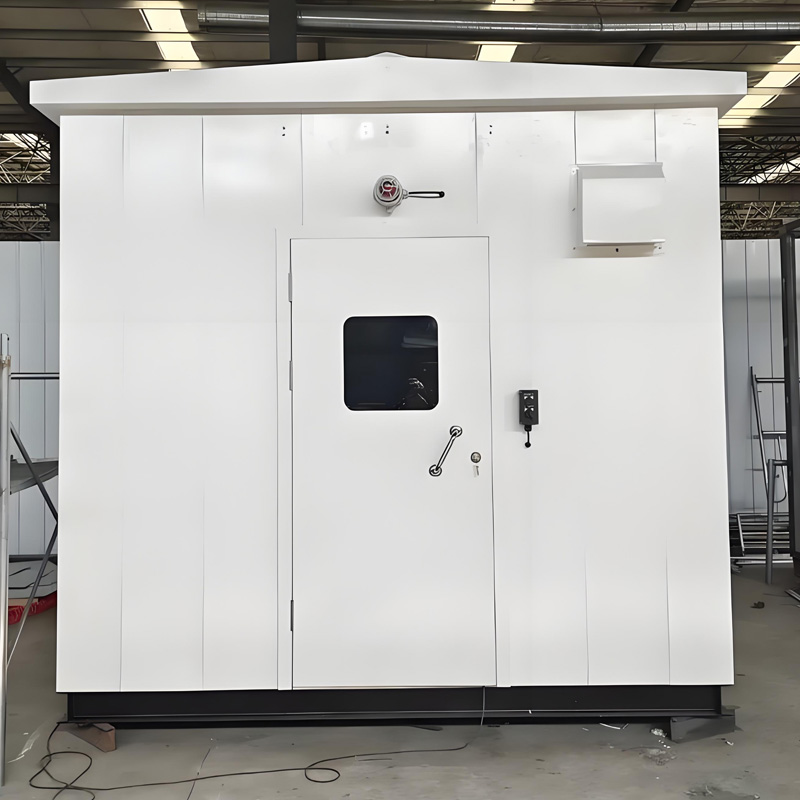

該分析小屋為型鋼焊接框架式結構，內外墻及屋頂由Π型鋼板拼裝而成。內外墻和內外屋頂采用1.2mm厚不銹鋼鋼板，內外墻及屋頂至少填充75mm防火聚氨酯保溫層。小屋密閉、防雨、防塵、隔熱，防護等級為IP65。分析小屋所有采用的材料應為非易燃材料。屋頂坡度為5°，以便雨水排至屋后。載重要考慮設備維修、安裝和施工等活動。為方便小屋的吊運，小屋帶有頂部起重用的吊耳。
分析小屋尺寸
分析小屋尺寸為3m寬，2.8m凈高，長度為3m。
分析小屋門應設計為外開單扇型非折疊結構，標準尺寸應為2000mm（H）×900mm（W），門上開有帶絲網的抗碎安全玻璃觀察窗400mm×300mm，窗與門體緊固密封防止危險氣體滲入。門配套使用不銹鋼鉸鏈和螺釘；門與墻之間鑲有橡膠密封條，確保門具有良好的密封性。門結構為外開型非折疊結構，并應安裝帶阻尼限位閉門器和推桿式逃生鎖，門外應具有孔鎖及把手。
分析儀布置在分析小屋內的長邊兩側。分析儀之間應有操作和維修通道。
分析小屋機械強度滿足起吊、拖運、運輸及支撐墻體安裝設備的要求。小屋應滿足吊裝和平板托車運輸?shù)囊?。安裝槽鋼應為鋼制品并固定在墻壁上。內外墻及地板的負載能力理論值為500kg/m2，屋頂最小承受力理論值為250kg/m2。分析小屋發運之前應進行最大限度的組裝和測試。
分析小屋的顏色要求：天花板及內墻宜為乳白色；門內側宜為桔黃色；地板采用4mm厚防滑花紋鋁板，應能承受壓力1000kg/m2不變形；
分析小屋的底座和框架：底座和框架用槽鋼或工字鋼焊接而成，為了保證小屋的吊裝強度，除連接處焊接外，其它采用整根型材。底面整體除銹，表面涂刷防銹漆層。分析小屋應固定在混凝土底座上。
分析小屋配有和框架焊接的吊耳，吊耳強度是分析小屋自重的 2 倍以上。
現場分析柜外形尺寸應滿足分析儀及其輔助設備、管線的安裝、維護空間要求。
分析小屋內地面鋪蓋防靜電膠皮。
配套設施
分析小屋內應設置自來水及洗手池，用于COD、總氮、硝氮分析儀樣品過濾器、管線的清洗。
電氣
分析小屋內正常照度應高于300lx，事故照度應高于50lx。
正常照明宜采用雙管熒光燈，事故照明宜采用單管熒光燈。開關設在門旁或方便的位置。
信號接線箱和總電源接線箱應安裝在分析小屋外墻上。電源分配箱宜安裝在分析小屋內。接線箱應留有20%的備用端子，接線箱內的接線端子應采用螺釘壓緊型，端子排及端子須標示清楚，電纜應帶標注護套。接線箱材質為304SS。
不同電壓等級的儀表信號嚴禁使用同一接線箱。不同信號類型不應使用一根電纜，所有電纜進出分析小屋通過電纜密封件，電纜密封接頭應符合外殼IP65的防護要求，電纜密封接頭材質為304SS。
分析小屋內外電氣配線宜采用鋁合金槽板敷設，220V AC電源電纜與信號電纜應分開敷設。
分析小屋的防雷系統應符合GB 50057-2010《建筑物防雷設計規范》的規定。電源端和信號端設防雷裝置。
通風和空調系統
分析小屋應設通風和空調系統。分析小屋內溫度應為10℃～30℃，相對濕度應為30%～70%。
空調系統主機應安裝在分析小屋外。
安全措施
分析小屋設置防雷、防靜電及保護接地。分析小屋本體應就近與電氣接地網連接。
任何具有火災、爆炸或有害健康的地方應有明確的標識，應配置CO2滅火器等設施。
動力供應
分析小屋所有配電必須通過配電箱完成，電源分配箱內應該留有適量的備用回路。配電箱帶供電總開關及各供電支路分開關，每個配電分支應設置過載、短路和漏電保護裝置。每臺分析儀應有獨立的電源供電回路。配電箱內應該留有20%的備用回路。開關采用防爆開關。
