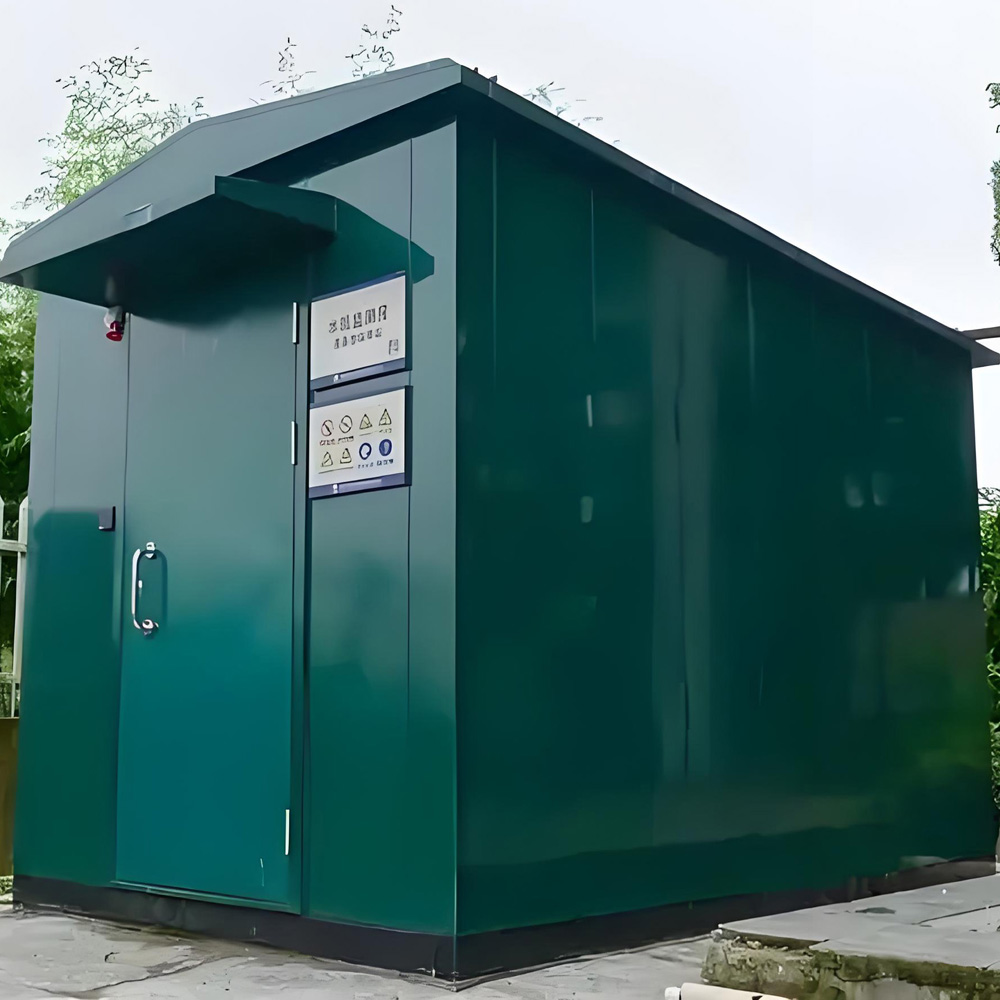

小屋本體結構要求
小屋本體為型鋼焊接框架式結構，外墻及屋頂均采用1.5mm厚304J1不銹鋼材質，內墻和屋內頂采用碳鋼板噴塑1.5mm厚材質，滿足防水防塵防腐，防護等級IP54。整個小屋滿足吊裝運輸放置。
底座的主框架采用20#槽鋼，地板下方和側面墻壁里采用10#槽鋼或方鋼作為支撐梁，主框架、地板龍骨和支撐梁均應焊接連接，保證維護人員在室內走動時地板不震顫。
屋頂邊框和主梁采用10#槽鋼，并在寬度方向用10#槽鋼作為主梁和屋頂龍骨支撐，均應焊接連接，防止扭曲變形。屋頂應有一定的傾斜度，坡度至少為4%，以防雨水積存。
墻厚為75mm，內外墻及屋頂和房頂之間充填70~75mm厚阻燃型聚胺脂保溫材料。
小屋設一扇外開型進出門，非折疊結構，帶絕熱保溫，正門的凈尺寸為2000(H)×900(W)×50mm，門上均采用玻璃窗(尺寸為400×400)。門的材質均與小屋外墻材質相同，鉸鏈和螺釘為不銹鋼材質，有外鎖機構。門與墻之間鑲有橡膠密封條，橡膠條的耐溫-20-+60℃，每扇門上應配門窗，門窗面積不小于 0.4m2。門窗玻璃應采用隔爆玻璃。整個門體包括門窗部分應能夠承受雙向 2kg/cm2 的沖擊力；門上均帶阻尼限位閉門器，帶有推桿式逃生鎖，門外有鎖及把手。
地板：3.0mm厚防滑鋼板。
小屋外部底座上設置有電氣總接地裝置，接地端子與接地裝置連接在一起。
分析小屋密閉、防雨、防塵、隔熱，外殼防護等級不低于 IP65，分析小屋固定方式采用地腳螺栓固定方式，分析小屋應為露天防護型.抗風雨和臺風.底座用槽鋼焊接而成；為方便小屋的吊運，小屋頂部帶有起重用的吊耳, 機械強度滿足起吊、拖運、運輸及支撐墻體安裝設備的要求，內外墻負載能力為500公斤/米2，屋頂最小承受力為250公斤/米2。
小屋本體內外表面均拉絲拋光處理，顏色為不銹鋼原本色。底座噴漆處理，顏色為黑色。
小屋本體的四角配有下水管道。房體的接線箱安裝處的頂部配有雨棚（寬為600mm），雨棚的下面配有所有進出線電纜轉接防爆接線箱,接線箱的下面底座上配有空調外機存放位置。
二、小屋內部系統集成要求
小屋的主要電氣設備配置：可燃?xì)怏w報警系統、氧氣報警儀、聲光報警器、配電箱、遠傳接線箱、空調（一級能效）、排風扇、照明燈等。
（1）配電系統
公共設備電源配電箱一臺，(參考容量AC380/50HZ/5KW)，防護等級IP54，為整個分析小屋系統公共設備電源配電，包括：照明燈、空調系統、排風扇、留有一路備用電源開關。
（2）照明系統
小屋內配用全塑吸頂熒光燈一只，工作情況下，分析小屋的照明強度可達到300lux，不會產生陰影或耀眼強光。
（3）室內環境溫度調節系統
冷暖空調：分析小屋的配電室內設有1臺一級能效分體壁掛式空調機，制冷量為1.5P，供電AC220V/50HZ。可使室內環境溫度保持在25℃～30℃范圍內。相對濕度＜90%。外機安裝在外部，內機安裝在內部墻壁上。
(4) 通風系統
分析小屋的外部墻壁上配有一套通風用的排風扇，用于內部的換氣處理 ，可以實現手動和自動，自動為每3小時自動換氣1次。
（5）接地系統
接地系統有兩個獨立的回路，一個保護接地；一個工作接地。分別通過專用的電纜，在一個單獨的點連接到一起，最終接入電氣保護接地網。工作接地獨立于保護接地，與金屬結構絕緣，并和參考零電位信號相連。電纜金屬屏蔽層與工作接地相連。所有儀表和設備上的安全端子、金屬外殼與保護接地相連。
（6）標牌
標示警告標識。和電氣設備分別標示相關的位號或名稱牌。設備銘牌內容包括：型號、規格、 等級、防護等級等。另外分析小屋內，門外裝設“工作重地，非工作人員禁止入內”、“一線二氧化碳在線分析儀小屋”、“二線二氧化碳在線分析儀小屋”等警示牌及警示語。門內裝設“嚴禁用水滅火”等警示牌及警示語。所有銘牌的制作符合GB/T 13306-2011的要求，銘牌采用厚度304不銹鋼制作。
（7）分析小屋內電纜電線的敷設要求
分析小屋內的電氣設備之間均采用不銹線槽或橋架進行連接。信號電纜為PVC絕緣，PVC護套。外部電源到分析小屋內設備的進出線均通過穿管或線槽連接進出。右側進出線位置為分析小屋內所有外控信號、饋電輸入輸出電纜。
（8）分析小屋內的所有配線（管）應有線纜（管）號、端子號標記。
